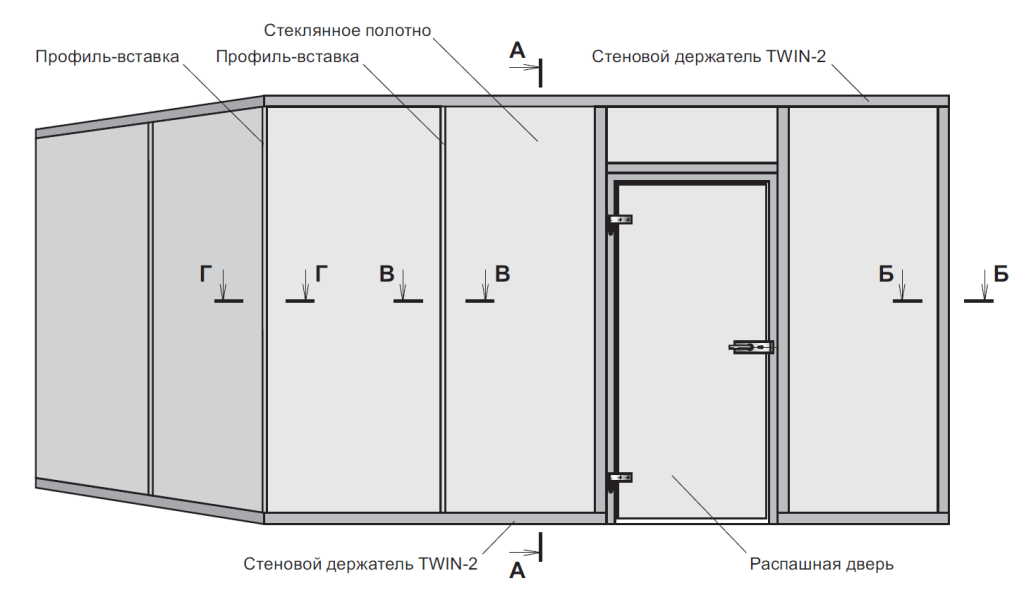

Перегородка на профиле, с рычагом для регулировки положения стекла, установленного в два ряда.
УЗЕЛ 1
Крепление к стенам и потолку
А-А (варианты)
ВАРИАНТЫ ОТДЕЛКИ
Алюминиевый профиль
- Окраска в любой цвет по RAL
- Анодированное серебро
Заполнение
- Стекло 10+10 мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
1. Толщина закаленного стеклянного полотна - 10мм.
2. Максимальная высота секций перегородки - 3м.
3. Минимальная ширина стеклянных полотен - 0,7м.
4. Максимальный ход регулировки положения стеклянного полотна - 5мм.
5. Количество регулируемых опор на полотно - 2шт.
ПРЕИМУЩЕСТВА
Плавная регулировка зазоров между стекол при помощи рычагов обеспечивает дополнительную надежность конструкции.
Возможность оформления угла 90 градусов стыковкой стекол без использования поворотного алюминиевого столба. Соединение смежных стеновых держателей секций под 90 градусов осуществляется при помощи уголка (5)

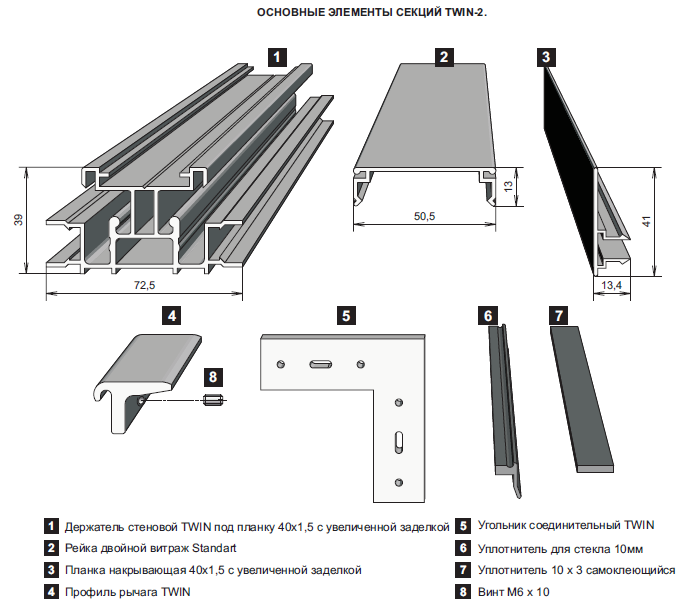

СОСТАВ.

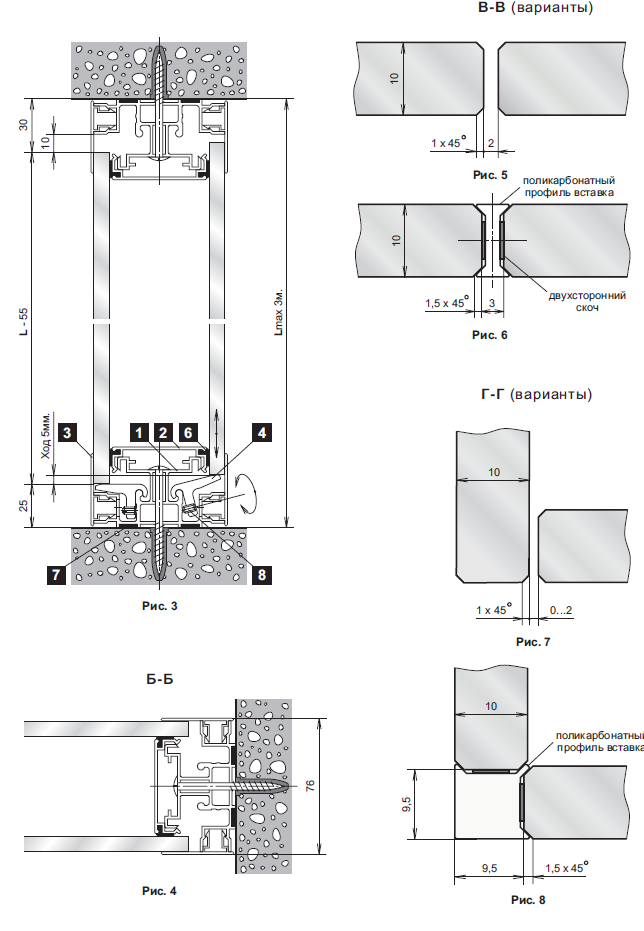

Секции состоят из (см. рис.1,2):
- вертикальных стеклянных полотен толщиной 10мм.;
- профиля стенового держателя, на который нащелкиваются профили двойной витраж и планка с увеличенной заделкой (1) (2) (3);
- уплотнителя стекла 10мм., который вставляется в боковые пазы профиля двойной витраж;
- рычага с винтом для регулировки положения стеклянных полотен (4);
- закладного уголка для соединения секций под 90 градусов (5);
- прозрачных, поликарбонатных, межстекольных профилей вставок (рис.6,8).

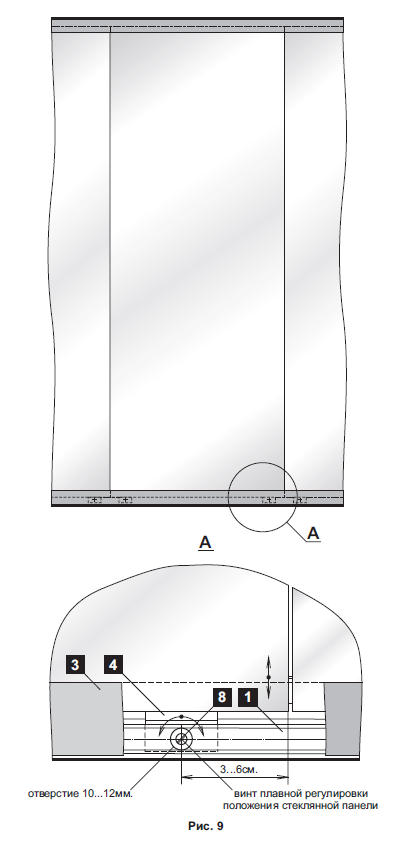

На рычаги устанавливаются стеклянные полотна. С помощью винтов рычагов через отверстия в стеновом держателе осуществляют плавную регулировку наклона полотен с тем, чтобы выставить равномерные межстекольные зазоры (рис.5,7). На стеновые держатели нащелкивают профили планка с увеличенной заделкой поз.3.
Для улучшения звукоизоляционных характеристик секций TWIN-2 и для предотвращения попадания пыли в межстеколь- ное пространство секций рекомендуется применение прозрачных, поликарбонатных профилей вставок (рис.6,8). Профили вставки используются и устанавливаются так же, как и в перегородках Кристалл.
Секции TWIN-2 можно стыковать с другими видами секций и дверными проемами перегородки STANDART через стойки STANDART оснащенными профилем двойной витраж, уплотнителем под стекло 10мм.и профилем безклипсовый нащельник.
